제품개요

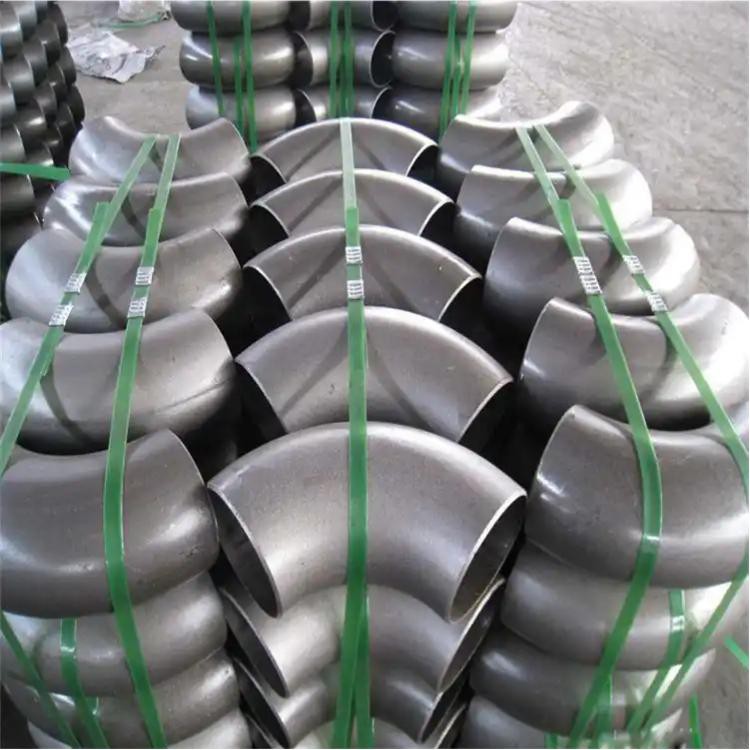

HAIHAO GOST 팔꿈치GOST 17375 및 GOST 30753 표준을 엄격하게 준수하여 제조되었으며 다양한 압력 등급 요구 사항을 충족하기 위해 벽 두께가 2~60mm이고 DN15~DN1000(외경 21.3~1016mm)의 전체 크기 범위를 제공합니다. 제품군에는 45도, 90도 및 180도 엘보 각도가 포함되며 굽힘 반경 옵션은 1.0D, 2D, 3D 및 5D이며 모두 안정적인 배관 시스템 통합을 위한 맞대기{16}}용접(BW) 연결을 특징으로 합니다. 재료는 탄소강, 스테인리스강, 합금강 범주를 포괄하며 다양한 매체 및 작동 조건에 적합합니다. 월 1,000톤의 공급 능력과 공장{20}}직접 공급 모델을 통해 고객에게 경쟁력 있는 가격 이점을 제공합니다.
사양 및 치수
GOST 17375-2001 팔꿈치
유형 3D(R=1.5D)
|
DN |
D |
T |
F=R |
H |
C |
B |
마카 (kg) |
||
|
45도 |
90도 |
180도 |
|||||||
|
15 |
21.3 |
2 |
28 |
14 |
56 |
38 |
0.02 |
0.04 |
0.08 |
|
3.2 |
0.03 |
0.06 |
0.12 |
||||||
|
4 |
0.04 |
0.07 |
0.14 |
||||||
|
20 |
26.9 |
2 |
29 |
14 |
58 |
43 |
0.03 |
0.06 |
0.11 |
|
3.2 |
0.04 |
0.08 |
0.17 |
||||||
|
4 |
0.06 |
0.10 |
0.20 |
||||||
|
25 |
33.7 |
2.3 |
38 |
18 |
76 |
56 |
0.05 |
0.11 |
0.21 |
|
3.2 |
0.08 |
0.16 |
0.32 |
||||||
|
4.5 |
0.09 |
0.19 |
0.38 |
||||||
|
32 |
42.4 |
2.6 |
48 |
23 |
96 |
69 |
0.1 |
0.19 |
0.39 |
|
3.6 |
0.13 |
0.26 |
0.52 |
||||||
|
5 |
0.17 |
0.35 |
0.60 |
||||||
|
40 |
48.3 |
2.6 |
57 |
29 |
114 |
82 |
0.13 |
0.26 |
0.53 |
|
3.6 |
0.18 |
0.36 |
0.72 |
||||||
|
5 |
0.24 |
0.47 |
0.95 |
||||||
|
50 |
60.3 |
2.9 |
76 |
35 |
152 |
106 |
0.25 |
0.5 |
0.99 |
|
4 |
0.33 |
0.67 |
1.3 |
||||||
|
5.6 |
0.50 |
0.89 |
1.8 |
||||||
|
65 |
76.1 |
2.9 |
95 |
44 |
190 |
133 |
0.4 |
0.79 |
1.6 |
|
5 |
0.72 |
1.5 |
2.9 |
||||||
|
7.1 |
0.9 |
1.8 |
3.6 |
||||||
|
80 |
88.9 |
3.2 |
114 |
51 |
228 |
159 |
0.6 |
1.2 |
2.4 |
|
5.6 |
1 |
2.1 |
4.1 |
||||||
|
8 |
1.4 |
2.8 |
5.7 |
||||||
|
100 |
114.3 |
3.6 |
152 |
64 |
304 |
210 |
1.2 |
2.4 |
4.7 |
|
6.3 |
2 |
4 |
8 |
||||||
|
8.8 |
2.8 |
5.4 |
11 |
||||||
|
125 |
139.7 |
4 |
190 |
79 |
380 |
260 |
2 |
4 |
8 |
|
6.3 |
3.1 |
6.2 |
12 |
||||||
|
10 |
4.8 |
9.6 |
19 |
||||||
|
150 |
168.3 |
4.5 |
229 |
95 |
457 |
313 |
3.2 |
6.5 |
13 |
|
7.1 |
5.1 |
10 |
20 |
||||||
|
11 |
7.7 |
15 |
31 |
||||||
|
200 |
219.1 |
6.3 |
305 |
127 |
610 |
414 |
8 |
16 |
32 |
|
8 |
9.9 |
20 |
40 |
||||||
|
12.5 |
14 |
31 |
61 |
||||||
|
250 |
273 |
6.3 |
381 |
159 |
762 |
518 |
12 |
25 |
50 |
|
10 |
19 |
39 |
78 |
||||||
|
300 |
323.9 |
7.1 |
457 |
190 |
914 |
619 |
20 |
40 |
80 |
|
10 |
28 |
56 |
111 |
||||||
|
350 |
355.6 |
8 |
533 |
222 |
1066 |
711 |
24 |
57 |
114 |
|
11 |
39 |
78 |
156 |
||||||
|
400 |
406.4 |
8.8 |
610 |
254 |
1220 |
813 |
41 |
82 |
165 |
|
12.5 |
58 |
117 |
234 |
||||||
|
450 |
457 |
10 |
686 |
286 |
1372 |
914 |
59 |
119 |
237 |
|
500 |
508 |
11 |
762 |
318 |
1524 |
1016 |
81 |
162 |
323 |
|
600 |
610 |
12.5 |
914 |
381 |
1828 |
1219 |
133 |
266 |
531 |
|
700 |
711 |
-- |
1067 |
444 |
2134 |
1422 |
-- |
-- |
-- |
|
800 |
813 |
-- |
1219 |
507 |
2238 |
-- |
-- |
-- |
-- |
|
900 |
914 |
-- |
1372 |
570 |
2744 |
-- |
-- |
-- |
-- |
|
1000 |
1016 |
-- |
1524 |
634 |
3048 |
-- |
-- |
-- |
-- |
재료 및 기계적 성질
운영 요구 사항에 따른 재료 선택:
|
재료 유형 |
등급 |
인장강도 |
온도 등급 |
|
탄소강 |
CT20, ST35.8, ST37.2 |
360~530MPa |
–40도 ~ 400도 |
|
스테인레스 스틸 |
12Х18Н10Т (304H), 08X17H13M2T |
- |
부식성 환경 |
|
합금강 |
15XM, 10Cr9Mo1VNbN(P91), WB36 |
- |
최대 550도 |
응용
- ● 파이프라인 시스템(석유 및 가스 수송)
- ● 정유 및 석유화학 플랜트
- ● 화력발전소 및 원자력 발전소
- ● 지역난방 네트워크 및 보일러실
- ● 가스처리시설
- ● 조선 및 해양 플랫폼
테스트 및 품질 보증
- 제품 제조 및 검사는 다음 사항을 준수합니다.고스트 17375
- 밀 테스트 보고서(MTR)지정된 재료 등급에 맞는 화학적 조성 및 기계적 특성을 확인하기 위해 요청 시 제공 가능
- 초음파 검사(UT) , 자분탐상시험(MT), 그리고정수압 테스트고객 요청 시 해당 보고서를 제공하여 준비할 수 있습니다.
- 준수 증명서각 발송물과 함께 발행됨
