제품개요

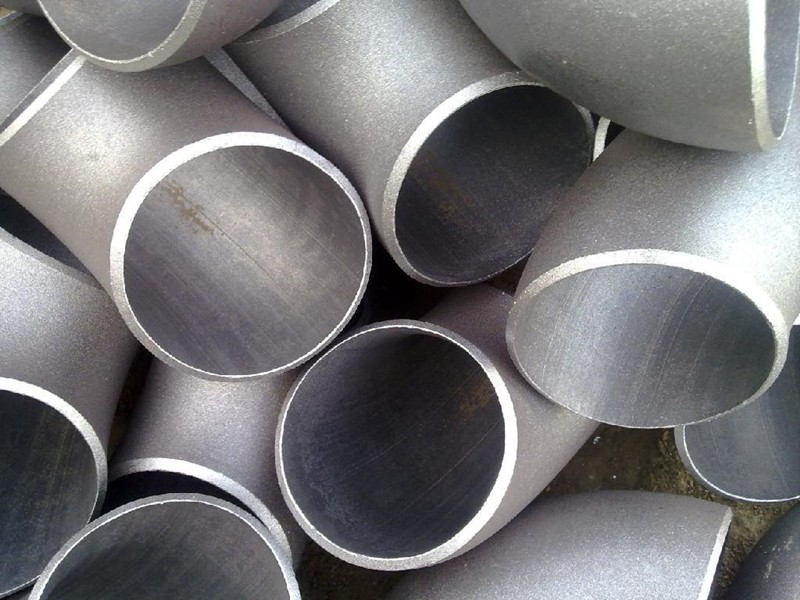

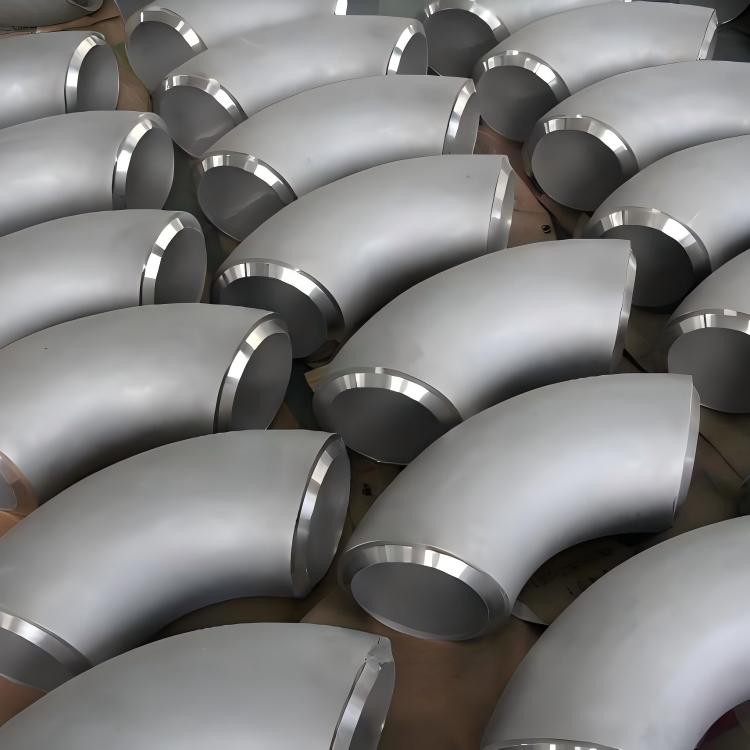

그만큼소음 팔꿈치산업용 배관 시스템의 방향 변경을 위해 DIN2605에 따라 제조된 맞대기{0}}용접 파이프 피팅입니다. 고압-및 고온-온도 환경에서의 안정성을 위해 설계된 이 제품은 석유화학, 발전 및 해양 엔지니어링 응용 분야에 널리 사용됩니다.
사양 및 치수
DIN2605-1 엘보
치수
|
공칭 크기 DN |
파이프 외경 da |
유형 |
시리즈의 벽 두께 |
시리즈에 대한 백분율로 표시되는 최대 압력 계수 |
r |
b |
e |
||||||||
|
1 |
2 |
3 |
4 |
5 |
1 |
2 |
3 |
4 |
5 |
||||||
|
200 |
219.1 |
2 |
2.9 |
4.5 |
6.3 |
8 |
12.5 |
62 |
62 |
62 |
63 |
63 |
203 |
313 |
84 |
|
3 |
77 |
78 |
78 |
78 |
78 |
305 |
414 |
126 |
|||||||
|
5 |
87 |
87 |
87 |
88 |
88 |
510 |
620 |
211 |
|||||||
|
10 |
93 |
93 |
93 |
93 |
93 |
1016 |
1126 |
421 |
|||||||
|
20 |
97 |
97 |
97 |
97 |
97 |
2032 |
2142 |
842 |
|||||||
|
250 |
273 |
2 |
2.9 |
5 |
6.3 |
8.8 |
- |
62 |
62 |
63 |
63 |
- |
254 |
391 |
105 |
|
3 |
78 |
78 |
78 |
78 |
381 |
518 |
158 |
||||||||
|
5 |
88 |
88 |
88 |
88 |
650 |
787 |
269 |
||||||||
|
10 |
93 |
93 |
93 |
93 |
1270 |
1407 |
526 |
||||||||
|
20 |
97 |
97 |
97 |
97 |
2540 |
2677 |
1052 |
||||||||
|
300 |
323.9 |
2 |
2.9 |
5.6 |
7.1 |
10 |
- |
63 |
63 |
63 |
83 |
- |
305 |
467 |
126 |
|
3 |
78 |
78 |
78 |
78 |
457 |
619 |
189 |
||||||||
|
5 |
88 |
88 |
88 |
88 |
775 |
937 |
321 |
||||||||
|
10 |
93 |
93 |
93 |
93 |
1524 |
1686 |
631 |
||||||||
|
20 |
97 |
97 |
97 |
97 |
3048 |
3210 |
1263 |
||||||||
|
350 |
355.6 |
2 |
3.2 |
5.6 |
8 |
11 |
- |
66 |
66 |
66 |
66 |
- |
356 |
533 |
148 |
|
3 |
79 |
79 |
79 |
80 |
533 |
711 |
221 |
||||||||
|
5 |
88 |
88 |
88 |
88 |
850 |
1028 |
352 |
||||||||
|
10 |
94 |
94 |
94 |
94 |
1778 |
1956 |
737 |
||||||||
|
20 |
97 |
97 |
97 |
97 |
3556 |
3734 |
1437 |
||||||||
|
400 |
406.4 |
2 |
3.2 |
6.3 |
8.8 |
12.5 |
- |
66 |
66 |
66 |
66 |
- |
406 |
610 |
168 |
|
3 |
78 |
79 |
80 |
80 |
610 |
813 |
253 |
||||||||
|
5 |
88 |
88 |
88 |
88 |
970 |
1173 |
402 |
||||||||
|
10 |
94 |
94 |
94 |
94 |
2032 |
2235 |
842 |
||||||||
|
20 |
97 |
97 |
97 |
97 |
4064 |
4267 |
1683 |
||||||||
|
450 |
457 |
2 |
4 |
6.3 |
10 |
- |
- |
66 |
66 |
66 |
- |
- |
457 |
686 |
189 |
|
3 |
79 |
79 |
80 |
686 |
914 |
284 |
|||||||||
|
5 |
88 |
88 |
88 |
1122 |
1350 |
465 |
|||||||||
|
10 |
94 |
94 |
94 |
2286 |
2515 |
947 |
|||||||||
|
20 |
97 |
97 |
97 |
4572 |
4801 |
1894 |
|||||||||
|
500 |
508 |
2 |
4 |
6.2 |
11 |
- |
- |
66 |
66 |
66 |
- |
- |
508 |
762 |
210 |
|
3 |
79 |
79 |
80 |
762 |
1016 |
361 |
|||||||||
|
5 |
88 |
88 |
88 |
1245 |
1500 |
516 |
|||||||||
|
10 |
94 |
94 |
94 |
2540 |
2794 |
1052 |
|||||||||
|
20 |
97 |
97 |
97 |
5080 |
5334 |
2104 |
|||||||||
|
600 |
610 |
2 |
5 |
6.3 |
12.5 |
- |
- |
66 |
66 |
66 |
- |
- |
610 |
914 |
253 |
|
3 |
79 |
79 |
80 |
914 |
1219 |
379 |
|||||||||
|
5 |
88 |
88 |
88 |
1525 |
1830 |
632 |
|||||||||
|
10 |
94 |
94 |
94 |
3050 |
3355 |
1263 |
|||||||||
|
20 |
97 |
97 |
97 |
6100 |
6405 |
2527 |
|||||||||
재료
그만큼소음 팔꿈치다음 재료 등급으로 제공됩니다.
- 탄소강: ST35.8, ST37.2
- 스테인레스 스틸: 1.4301(304), 1.4304(304L), 1.4401(316), 1.4404(316L), X2CrNiN1810(1.4311)
- 합금강: 15NiCuMoNb5, 10CrMo910
주요 특징
- 기준:DIN2605
- 연결 유형:끝부분이 경사진 맞대기-용접(BW)
- 각도 옵션:90도, 45도, 180도
- 굽힘 반경:R=1.0D 및 R=1.5D
- 크기 범위:DN200 ~ DN600(ø219.1mm ~ ø610mm); 요청 시 최대 ø1220mm까지 제공 가능
- 벽 두께:3mm ~ 40mm(시리즈 1~5)
- 압력 인자:시리즈 및 유형에 따라 62% ~ 97%
- 표면 처리:페인트
- 공급 능력:1000톤/월
제품 장점
- 벽 두께 옵션은 다양한 압력 시리즈(1~5)를 준수하며 해당 압력 계수는 62%~97% 범위로 다양한 압력 등급에 대한 적합성을 보장합니다.
- 정확한 굽힘 반경(r)은 난류를 최소화하면서 일관된 흐름 방향을 보장합니다.
- 다양한 레이아웃 및 응력 분산 요구사항을 수용할 수 있도록 긴{0}}반경 유형(2, 3, 5, 10, 20)으로 제공됩니다.
- 맞대기-용접 끝단은 높은 무결성 배관 시스템을 위한 완전한-관통 조인트를 제공합니다-
응용
이것소음 팔꿈치다음을 포함하여 압력 배관 시스템에 널리 사용됩니다.
- 석유 및 가스 송전선
- 화학 처리 공장
- 발전소 증기 및 물 회로
- 해양 및 해양 플랫폼 배관
- 도시 난방 및 물 공급 네트워크
포장:나무 상자 / 나무 팔레트
