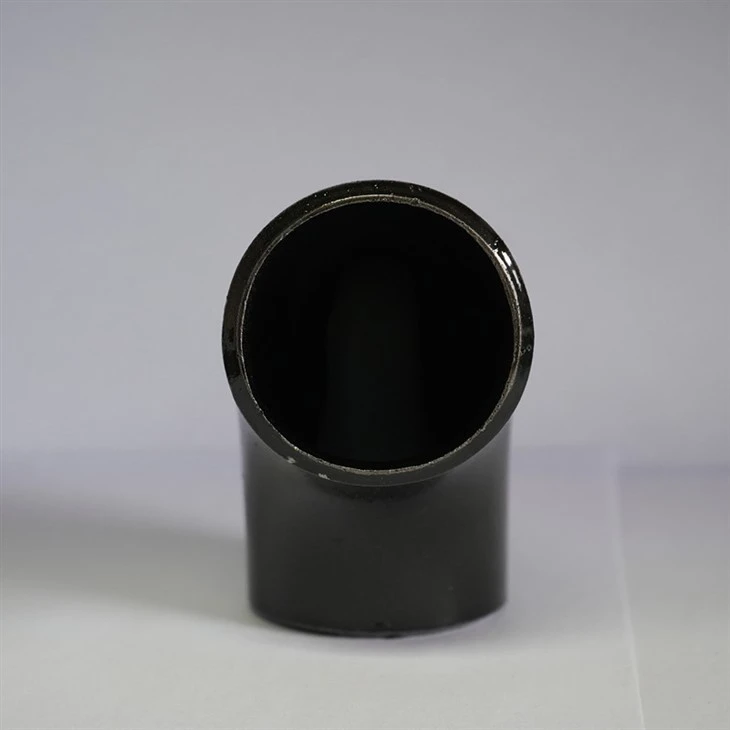

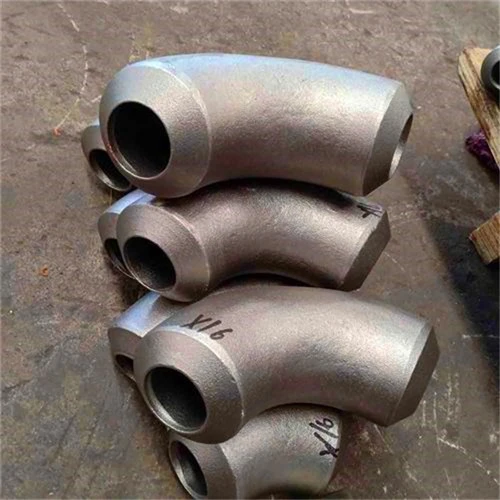

제품개요
이 맞대기 용접 엘보우 시리즈는 ASME B16.9에 따라 제조되었으며 치수 정확도는 표준 요구 사항을 충족합니다. ASME 엘보는 다양한 파이프라인 레이아웃 조건에 적합한 R=1.0D, R=1.5D 및 R=3.0D의 세 가지 굽힘 반경을 제공합니다.
월간 공급능력은 1000톤이다. 표면처리에는 베어마감, 도장, 방청유, 용융아연도금, 부식방지코팅 등이 있으며, 사용환경에 따라 선택할 수 있습니다.- 제품은 목재 케이스 또는 목재 팔레트에 포장됩니다.
명세서
|
목 |
세부 |
|
실행기준 |
ASME B16.9 |
|
유형/모델 |
90도, 45도, 180도 팔꿈치; R=1.0D, R=1.5D, R=3.0D |
|
사양 범위 |
ASME B16.9: 1/2" ~ 48"(DN15 ~ DN1200) |
|
벽 두께 등급 |
SCH10, SCH10S, SCH20, SCH30, SCHSTD, SCH40, SCH40S, SCH60, SCH80, SCH80S, SCHXS, SCH100, SCH120, SCH140, SCH160, XXS |
|
연결 유형 |
맞대기-용접(BW) |
|
표면 처리 |
노출된 표면, 페인트, 방청유,-부식 페인트, 용융-아연 도금 |
|
탄소강 소재 |
A234 WPB, WPHY52, WPHY60, WPHY65 |
|
스테인레스 스틸 소재 |
304, 304L, 316, 316L, 321 |
|
합금강 소재 |
A234 WP11, WP22, WP12, WP5, WP9, WP91 |
치수
ASME B16.9-2024 팔꿈치
긴 반경 엘보우의 치수
|
공칭 파이프 크기(NPS) |
베벨 외경(mm) |
중심에서 끝까지(mm) |
|
|
90도 엘보 (A) |
45도 엘보 (B) |
||
|
1/2" |
21.3 |
38 |
16 |
|
3/4" |
26.7 |
38 |
19 |
|
1" |
33.4 |
38 |
22 |
|
1-1/4" |
42.2 |
48 |
25 |
|
1-1/2" |
48.3 |
57 |
29 |
|
2" |
60.3 |
76 |
35 |
|
2-1/2" |
73.0 |
95 |
44 |
|
3" |
88.9 |
114 |
51 |
|
3-1/2" |
101.6 |
133 |
57 |
|
4" |
114.3 |
152 |
64 |
|
5" |
141.3 |
190 |
79 |
|
6" |
168.3 |
229 |
95 |
|
8" |
219.1 |
305 |
127 |
|
10" |
273 |
381 |
159 |
|
12" |
323.8 |
457 |
190 |
|
14" |
355.6 |
533 |
222 |
|
16" |
406.4 |
610 |
254 |
|
18" |
457 |
686 |
286 |
|
20" |
508 |
762 |
318 |
|
22" |
559 |
838 |
343 |
|
24" |
610 |
914 |
381 |
|
26" |
660 |
991 |
406 |
|
28" |
711 |
1067 |
438 |
|
30" |
762 |
1143 |
470 |
|
32" |
813 |
1219 |
502 |
|
34" |
864 |
1295 |
533 |
|
36" |
914 |
1372 |
565 |
|
38" |
965 |
1448 |
600 |
|
40" |
1016 |
1524 |
632 |
|
42" |
1067 |
1600 |
660 |
|
44" |
1118 |
1676 |
695 |
|
46" |
1168 |
1753 |
727 |
|
48" |
1219 |
1829 |
759 |
응용
ASME 팔꿈치는 주로 석유, 화학, 천연가스, 전기, 조선 및 해양 공학, 도시 공학(예: 도시 물 공급 및 배수/난방/가스), 하수 처리, 건축 및 방화 시스템, 기계 장비 제조 등과 같은 산업에 사용됩니다. 적용 가능한 장비 유형에는 파이프라인, 밸브, 펌프실, 압축기, 열교환기, 보일러, 증기 터빈, 발전기, 원자로, 저장 탱크 등이 포함됩니다.
