제품소개

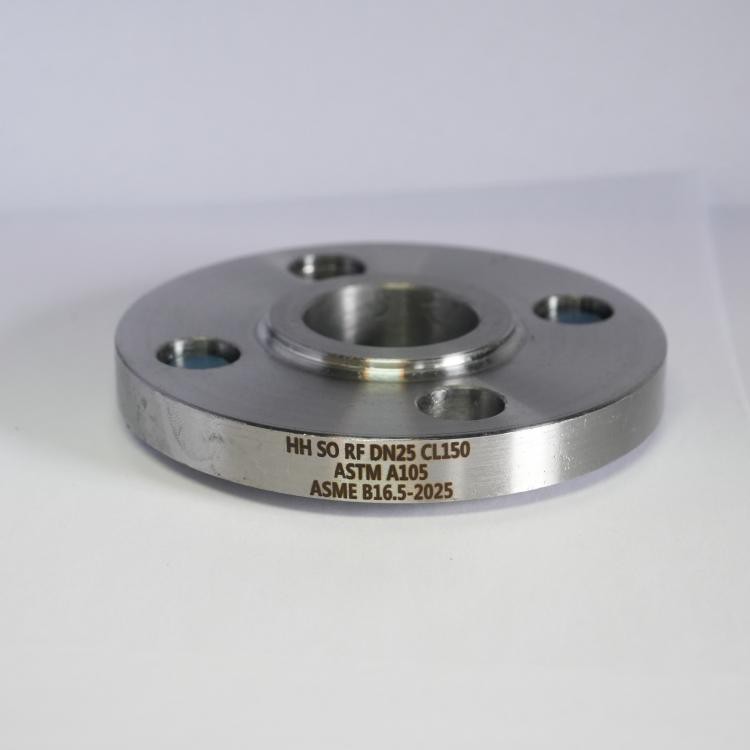

플랜지의 강철 슬립HAIHAO의 단조 파이프 연결 부품은 배관 시스템에서 쉽게 정렬하고 조립할 수 있도록 설계되었습니다. ASME B16.5 표준을 엄격히 준수하여 중국에서 제조되었으며,플랜지의 강철 슬립파이프 끝 부분 위로 미끄러져 필렛 용접이 가능해 정밀 절단의 필요성이 줄어듭니다.
제품 매개변수
|
품목 |
사양 세부사항 |
|
크기 범위 |
1/2" ~ 24"(DN15 ~ DN600) |
|
압력 등급 |
클래스 150, 300, 600, 900, 1500, 2500 |
|
유형/모델 |
단조, 슬립-온 |
|
연결 유형 |
맞대기-용접 끝단(파이프 부착용) |
|
공급능력 |
2000톤/월 |
기술 다이어그램
ASME B16.5
플랜지의 대략적인 슬립 중량-(Kg)
|
크기 |
공칭 압력 |
||||||
|
DN |
NPS |
클래스150 |
클래스300 |
클래스600 |
클래스900 |
클래스1500 |
클래스2500 |
|
15 |
1/2" |
0.41 |
0.63 |
0.75 |
1.75 |
1.75 |
|
|
20 |
3/4" |
0.58 |
1.16 |
1.35 |
2.35 |
2.35 |
|
|
25 |
1" |
0.8 |
1.37 |
1.58 |
3.5 |
3.5 |
|
|
32 |
1-1/4" |
1.07 |
1.75 |
2.15 |
4.01 |
4.01 |
|
|
40 |
1-1/2" |
1.37 |
2.47 |
2.99 |
5.52 |
5.52 |
|
|
50 |
2" |
2.01 |
2.9 |
3.71 |
9.81 |
9.81 |
|
|
65 |
2-1/2" |
3.32 |
4.17 |
5.2 |
13.5 |
13.5 |
|
|
80 |
3" |
3.83 |
5.92 |
7.13 |
11.5 |
|
|
|
100 |
4" |
5.4 |
9.73 |
14.9 |
19.4 |
|
|
|
125 |
5" |
6.26 |
12.4 |
24.6 |
32.4 |
|
|
|
150 |
6" |
7.5 |
16 |
28.7 |
41 |
|
|
|
200 |
8" |
12.3 |
23.9 |
43.5 |
70.6 |
|
|
|
250 |
10" |
16.2 |
34 |
70.9 |
99.7 |
|
|
|
300 |
12" |
26.5 |
49.1 |
84.5 |
132.3 |
|
|
|
350 |
14" |
34.5 |
69.1 |
99.3 |
151.8 |
|
|
|
400 |
16" |
45.5 |
88.9 |
141 |
184.1 |
|
|
|
450 |
18" |
48.5 |
107.2 |
174.8 |
256.1 |
|
|
|
500 |
20" |
61.8 |
132.9 |
221.8 |
333.2 |
|
|
|
550 |
22" |
|
|
|
|
|
|
|
600 |
24" |
87.7 |
198.7 |
313.3 |
600 |
|
|
제품 장점
1. 낮은 파이프라인 수명-주기 비용: 방청유 또는 용융 아연 도금 표면 처리와 결합된 단조 원료는 제품 서비스 주기를 효과적으로 연장합니다.
2. 엔지니어링 프로젝트 구현의 비용 관리: 월간 공급 능력이 2000톤인 이 제품은 대규모 산업 프로젝트의 건설 일정에 따라 단계적 및 일괄 공급을 실현할 수 있으며, 연결 부품 부족으로 인한 건설 지연 비용을 방지하고, 일괄 조달 모드를 통해 조달의 규모 효과를 실현하고 플랜지 제품의 단위 조달 비용을 줄일 수 있습니다.
응용
석유, 화학 및 천연 가스
원자로, 저장 탱크 및 압축기의 파이프라인 연결용으로 중간 부식 및 고압 작업 조건에 적합합니다.{0}}
전력
고온 및 고압 파이프라인 환경을 견디며 보일러, 증기 터빈 및 열교환기의 파이프라인 연결에 적합합니다.
조선, 해양 및 도시 엔지니어링
선박 밸러스트, 도시 물 공급 및 가스 파이프라인에 적용되어 해수 부식 및 실외 복합 환경에 적응합니다.
FAQ
