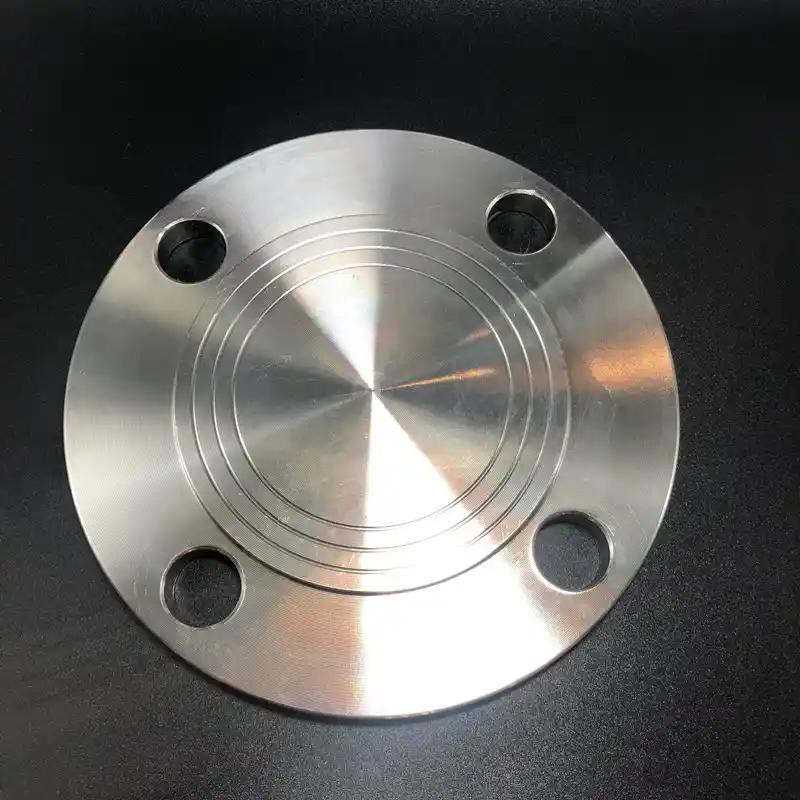

제품개요
블라인드 플랜지, ASME B16.5를 준수하는 파이프 피팅은 주로 파이프라인 끝을 막거나 파이프라인 섹션을 격리하는 데 사용됩니다. 단조 공정으로 석유, 화학, 가스, 전력, 조선, 도시 및 기타 산업에 널리 적용됩니다. 뛰어난 밀봉성, 내압성 및 내식성을 갖추고 있어 고압 및-고온-조건에서도 안정적인 폐쇄를 보장합니다.
제품 매개변수
|
매개변수 |
사양 |
|
실행기준 |
ASME B16.5 |
|
유형/모델 |
단조, 블라인드 플랜지 |
|
사양 범위 |
1/2" - 24" |
|
압력 등급 |
CL150, CL300, CL600, CL900, CL1500, CL2500 |
|
연결 유형 |
볼트 연결 |
|
표면 처리 |
방청유, 용융-아연도금 |
|
재료 분류 |
탄소강, 스테인레스 강, 합금강 |
|
포장방법 |
나무 상자 또는 팔레트 |
|
공급능력 |
2000톤/월 |

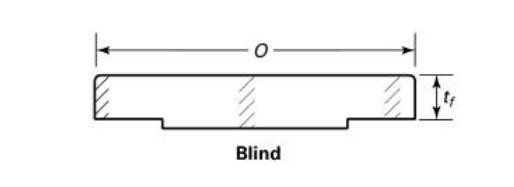

기술 다이어그램
ASME B16.5
블라인드 플랜지의 대략적인 무게(Kg)
|
크기 |
공칭 압력 |
||||||
|
DN |
NPS |
클래스150 |
클래스300 |
클래스600 |
클래스900 |
클래스1500 |
클래스2500 |
|
15 |
1/2" |
0.43 |
0.63 |
0.77 |
1.78 |
1.78 |
3.11 |
|
20 |
3/4" |
0.63 |
1.15 |
1.37 |
2.43 |
2.43 |
3.56 |
|
25 |
1" |
0.89 |
1.4 |
1.66 |
3.65 |
3.65 |
5.05 |
|
32 |
1-1/4" |
1.2 |
1.88 |
2.36 |
4.27 |
4.27 |
7.47 |
|
40 |
1-1/2" |
1.58 |
2.65 |
3.29 |
5.93 |
5.93 |
10.6 |
|
50 |
2" |
2.39 |
3.22 |
4.24 |
10 |
10 |
15.5 |
|
65 |
2-1/2" |
4.07 |
4.8 |
6.23 |
14 |
14 |
22.4 |
|
80 |
3" |
4.92 |
6.89 |
8.63 |
13.1 |
19 |
34.9 |
|
100 |
4" |
7.13 |
11.6 |
17.7 |
21.8 |
29.7 |
53.8 |
|
125 |
5" |
8.92 |
15.6 |
29.4 |
36.8 |
58.8 |
91.5 |
|
150 |
6" |
11.4 |
21.4 |
36.2 |
47.5 |
72.5 |
142.5 |
|
200 |
8" |
20.1 |
334.1 |
59.1 |
82.4 |
122.7 |
211.5 |
|
250 |
10" |
28.7 |
53.5 |
98.4 |
122.2 |
211.5 |
412.6 |
|
300 |
12" |
43.8 |
78.3 |
125.3 |
173.7 |
317.4 |
588.2 |
|
350 |
14" |
58.2 |
105 |
152.1 |
205.7 |
422.7 |
|
|
400 |
16" |
77.4 |
138.6 |
214.1 |
259.9 |
557.2 |
|
|
450 |
18" |
94 |
174.3 |
275.4 |
366.9 |
760.6 |
|
|
500 |
20" |
122.7 |
220.4 |
352.4 |
461 |
966.6 |
|
|
550 |
22" |
150.7 |
268.7 |
428.5 |
|||
|
600 |
24" |
187 |
339 |
536.8 |
874 |
1560 |
|
제품 장점
표준 준수 및 높은 신뢰성
ASME B16.5에 따라 제조되었으며,블라인드 플랜지정확한 치수, 안정적인 기계적 특성, 누출 방지 폐쇄를 보장하여{0}}다양한 산업 시나리오의 엄격한 밀봉 및 내압 요구 사항을 충족합니다.
다양한 재료 옵션
그만큼블라인드 플랜지다양한 매체(오일, 가스, 물, 증기, 부식성 액체)와 가혹한 작업 조건(고온, 고압, 부식)에 적응할 수 있는 다양한 재료 선택(탄소강, 스테인리스강, 합금강)을 제공합니다.
뛰어난 가공성 및 내구성
단조 블라인드 플랜지는 주조 대체 플랜지보다 더 높은 밀도, 강도 및 인성을 갖추고 있어 열악한 산업 환경에서 장기간 안정적으로 작동할 수 있습니다.-
주요 응용
석유 및 천연가스
블라인드 플랜지유정, 수집, 압축기 및 밸브 스테이션 파이프라인을 봉인하고 격리하여-고압 석유 및 가스 시스템의 안전을 보장합니다.
01
화학 및 전력
블라인드 플랜지원자로, 열 교환기, 보일러를 격리하여-온도가 높고 부식성 있는 파이프라인을 안전하게 유지 관리할 수 있습니다.
02
조선해양
블라인드 플랜지밸러스트, 연료 및 화재 시스템의 해수 부식을 방지하여 해양 파이프라인 작동을 보호합니다.
03
시립 및 토목
블라인드 플랜지물, 난방, 가스, 소방관을 분리하여 유지관리함으로써 안정적인 공공시설 운영을 지원합니다.
04
FAQ
