제품개요

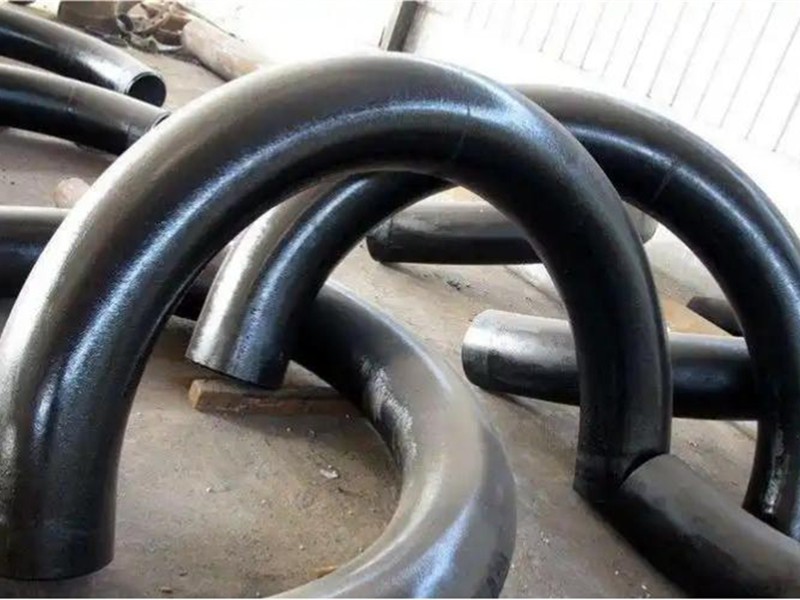

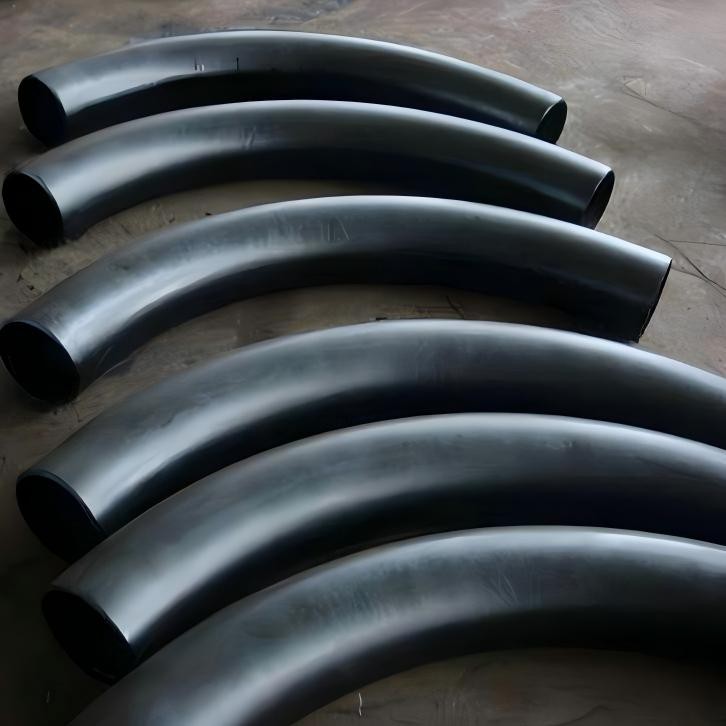

핫 벤드 파이프중주파 유도가열을 이용하여 강관을 플라스틱 상태로 가열한 후, 밀어서 성형하고, 구부린 후 급속 냉각하는 공정입니다. 이 공정은 균일한 파이프 벽 두께를 보장하며, 외부 아크 측의 박화율은 10% 미만, 매끄럽고 주름이 없는 - 내부 아크 측, 높은 굽힘 정확도, 굽힘 후 열처리를 거쳐 응력을 제거하는 능력과 안정적인 재료 특성을 유지하는 능력을 보장합니다.핫 벤드 파이프다양한 유형의 강철과 직경에 적합하고, 다양한 곡률 반경과 각도의 맞춤 설정을 지원하며, 석유 및 가스 운송, 화학 공학과 같은 고압 및 고온-환경에서 널리 사용됩니다.

기술적인 매개변수

1. 파이프 직경 범위:Φ159mm - Φ1620mm(맞춤형)

2. 벽 두께 범위: 3mm - 120mm

3. 소재 시리즈:탄소강: 20#, WPB, Q345B, L245-L485; 합금강: 12Cr1MoV, 15CrMo, A335P11/P22/P91; 스테인레스 스틸: 304/304L, 316/316L, 321; 파이프라인 강철: X42 - X80

4. 굽힘 각도:0도 - 100도

핫 벤딩 파이프

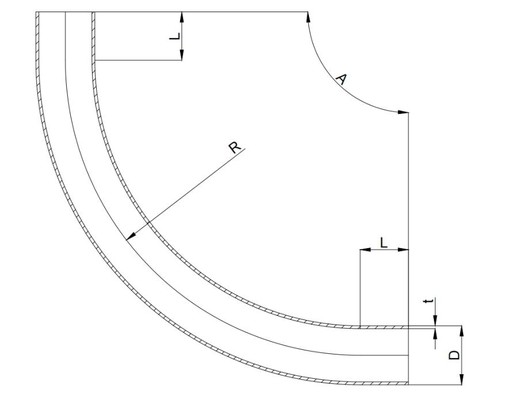

치수

product-916-695

공칭 크기 DN	파이프 외경(D)		굽힘 반경(R)	벽 두께(t)	굽힘 각도(A)	직관부 길이(L)
공칭 크기 DN	Ⅰ	Ⅱ	굽힘 반경(R)	벽 두께(t)	굽힘 각도(A)	직관부 길이(L)
150	168.3	159	R=3D~10D	5-60mm	90 이하	고객 사양에 따라
200	219.1	219	R=3D~10D
250	273	273	R=3D~10D
300	323.9	325	R=3D~10D
350	355.6	377	R=3D~10D
400	406.4	426	R=3D~10D
450	457	480	R=3D~10D
500	508	530	R=3D~10D
550	559		R=3D~10D
600	610	630	R=3D~10D
650	660		R=3D~8D
700	711	720	R=3D~8D
750	762		R=3D~8D
800	813	820	R=3D~8D
850	864		R=3D~8D
900	914	920	R=3D~8D
950	965		R=3D~8D
1000	1016	1020	R=3D~8D
1050	1067		R=3D~8D
1100	1118	1120	R=3D~8D
1150	1168		R=3D~8D
1200	1219	1220	R=3D~8D
1250	1270		R=3D~6D
1300	1320.8		R=3D~6D
1350	1371.6		R=3D~6D
1400	1422.4		R=3D~6D
1450	1473.2		R=3D~6D
1500	1524		R=3D~6D
1600	1625.6		R=3D~6D
1800	1828.8		R=3D~6D
2000	2032		R=3D~6D

제품특징

공정 특징

핫 벤드 파이프재료 활용도를 향상시키기 위해 국지적으로 가열할 수 있습니다. 지속적인 추진으로 제품 일관성이 보장됩니다. 동기식 냉각은 미세 구조와 특성을 제어합니다.

구조적 성능

균일한 벽 두께 분포; 정확한 치수 제어; 굽힘후열처리는-재료 특성을 안정화시킵니다.

유연한 사양

0도에서 100도까지의 각도; 다양한 굽힘 반경; 탄소강, 합금강 및 기타 재료에 적합합니다.

응용

장거리-석유 및 가스 수송 파이프라인

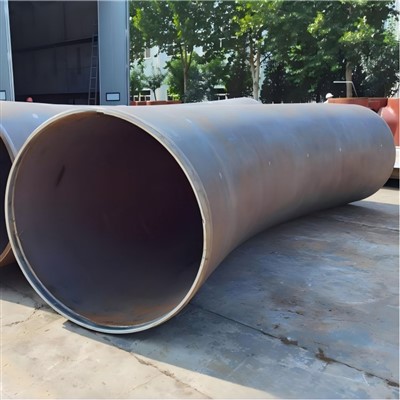

핫 벤드 파이프장거리 전송 파이프라인의 파이프라인 회전, 교차 및 육교, 회피 노드에 적합합니다.- 이 제품은 서부-~-동부 가스 전송 프로젝트와 같은 주요 프로젝트에 적용되며 파이프 직경 범위는 Φ159mm ~ 1220mm로 간선 및 지선의 건설 요구 사항을 충족합니다.

도시가스 파이프라인 네트워크

고압-압력 및 저압-압력-압력 파이프라인 네트워크 및 지형 적응의 방향성 시추 교차에 사용되며 도시 파이프라인 네트워크 공급업체 목록에 포함되었습니다.

중앙 난방 시스템

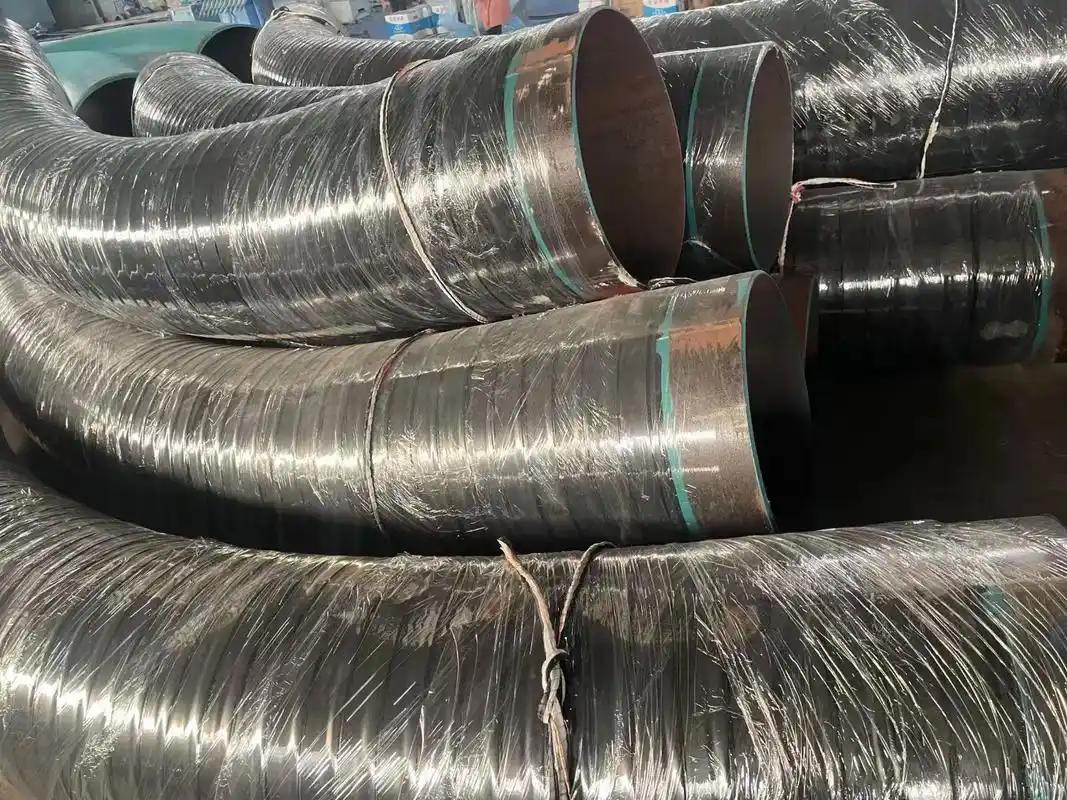

핫 벤드 파이프120도의 온도 저항을 갖는 조립식 절연 굽은 파이프를 채택하여 난방 네트워크의 노드를 전환하는 데 적합합니다.
